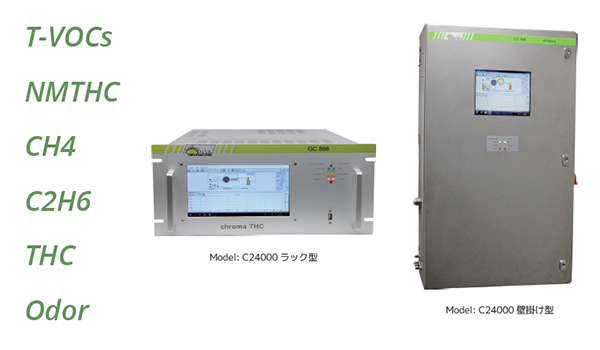

chroma THC ガスアナライザー
自動GC-FIDによるメタン・非メタン全炭化水素（NMTHC）モニタリング
chroma THCは、メタン（CH4）および非メタン全炭化水素（NMTHC）をppbからppmレベル（%レベルも可）で測定・モニタリング可能なFID（水素炎イオン化検出器）付ガスクロマトグラフです。 完全自動の等温産業用ガスクロマトグラフとして設計されており、環境モニタリングから工業プロセス管理まで、24時間365日の無人運転に対応します。
- バックフラッシュ付きカラムにより、CH4とNMTHCを分離
- 80℃の等温オーブン内に設置されたループとバルブによる注入
- FID検出器（150℃加熱）による高感度検出
- 専用ソフトウェアVistachromを搭載した内蔵PCにより、全データの保存とリモート制御が可能
chroma THC の主な特徴
- マトリックス効果なし: O2とCH4を完全に分離するため、酸素濃度の変動による干渉を受けません。
- 高い安定性: キャリアガス（水素）の圧力調整バルブにより、炎の揺らぎを排除し安定した測定を実現します（保持時間のドリフト< 0.3 %）。
- 柔軟な測定範囲: アプリケーションに応じ、ppbレベルの高感度測定から、%レベルの高濃度測定まで対応可能です。
- 充実したデータ管理: MODBUS / MGS1 / 4-20mA 等によるデータエクスポートに対応し、閾値アラームの設定も可能です。
アプリケーション
- 大気環境モニタリング（都市・郊外）、敷地境界モニタリング
- クリーンルームの空気質監視
- 純ガス（N2/CO2/O2など）中の不純物管理
- 排水処理プラント、脱臭装置の効率監視
- フィルターの性能監視（破過監視）

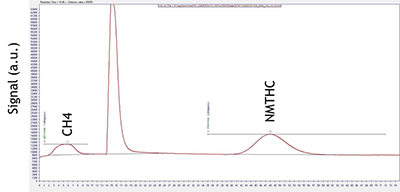

メタンとNMTHC の分離（80 秒）
仕様
| 名称 | chroma THC ガスアナライザー | |
|---|---|---|
| 測定対象 | メタン（CH4）、非メタン全炭化水素（NMTHC）、全炭化水素（THC） | |
| 検出限界 | CH4: 20 ppb、NMTHC (プロパン換算): < 20 ppb 高感度モデル（chroma THC-1 ppb）はTVOC < 1 ppb |
|
| 測定範囲 | chroma THC-2 MIN (標準): ・20 ～ 5000 ppb (ゲイン 3) ・0.2 ～ 200 ppm (ゲイン 2) ・0 ～ 5 %（高濃度モデル・要小型サンプリングループ） chroma THC-1 ppb (高感度): ・1 ～ 2000 ppb |
|
| 相対標準偏差 | 保持時間: RSD < 0.3 % (48時間) 濃度: RSD < 2 % (48時間) |
|
| 測定周期 | 標準: 2分（大気中 0-3 ppmの場合） 高濃度・プロセス用: 3 ～ 5分以上 高感度モデル: 10分 |
|
| ガス供給 | 水素（FID/キャリア）: 30 mL/min (2 bar, 1/16") 空気（FID）: 180 mL/min (3 bar, 1/8") バルブ駆動: 90 mL/min (計装エア等) サンプル入口: 80 mL/min (1/4") |
|
| 寸法・重量 | ラック型 (4U): 幅 482 mm x 高さ 180 mm x 奥行 606 mm、約17 kg 壁掛け型: 幅 800 mm x 高さ 1000 mm x 奥行 300 mm、55 kg |
|
※外観・仕様は予告なく変更することがありますので、予めご了承ください。
